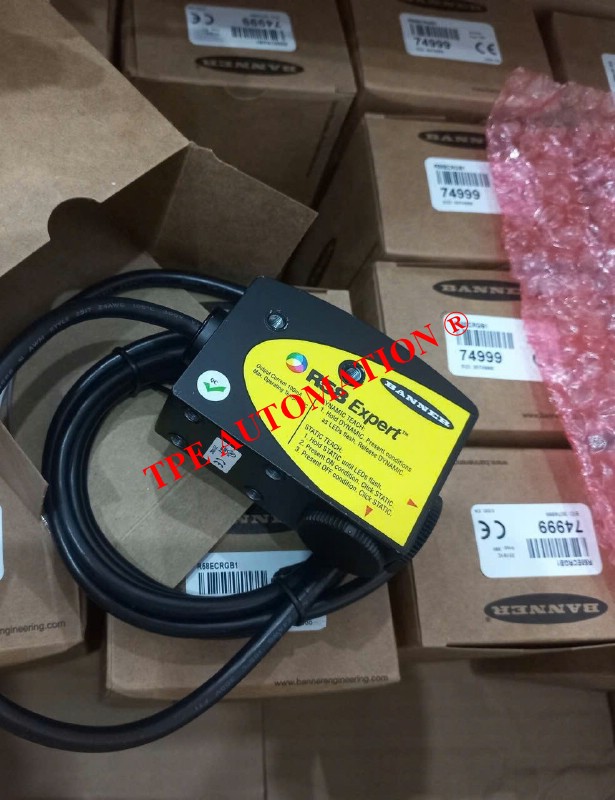

Cảm biến BANNER R58ECRGB1
CẢM BIẾN MÀU R58 EXPERT - R58ECRGB1 thương hiệu U.S.A
Cài đặt cảm biến Banner R58 Expert ( R58ECRGB1 )
Đầu tiên cố định cảm biến vào máy và để khoảng cách từ màng đến cảm biến khoảng 10mm (+-3mm). ( tia cảm biến càng nhỏ càng chính xác)
Tiếp theo : Đấu dây cảm biến vào theo như hình.(đính kèm)
Màu Nâu : 10-30VDC
Xanh Dương : 0VDC
Màu Trắng : NPN
Màu Đen : PNP
Xanh Lá : Cài đặt ngoài

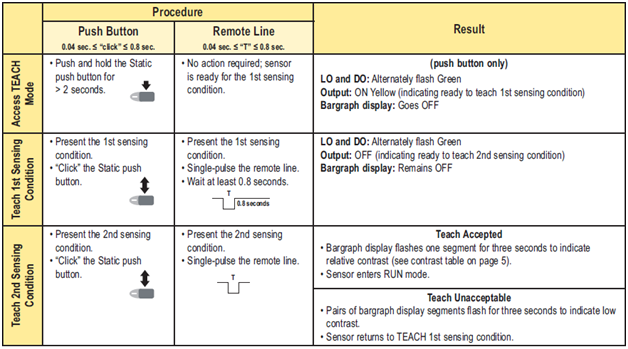

* Cài đặt tự động :
Bước 1 : Nhấn và giữ dấu + trong 2s ( Dấu hiệu cho thấy là LO và DO nhấp nháy )
Bước 2 : Để tia cảm biến vào màu cần bắt rồi nhấn dấu + 1 cái. ( Dấu hiệu là tia cảm biến sẽ chớp sáng 1 cái )
Bước 3 : Để tia cảm biến vào màu nền của màn rồi nhấn dấu + 1 cái. ( Dấu hiệu là tia cảm biến sẽ chớp sáng 1 cái nữa và sau đó là đèn LED sẽ chớp 3 cái)
Và như vậy đã hoàn thành cái đặt tự động cảm biến Màu Banner R58
